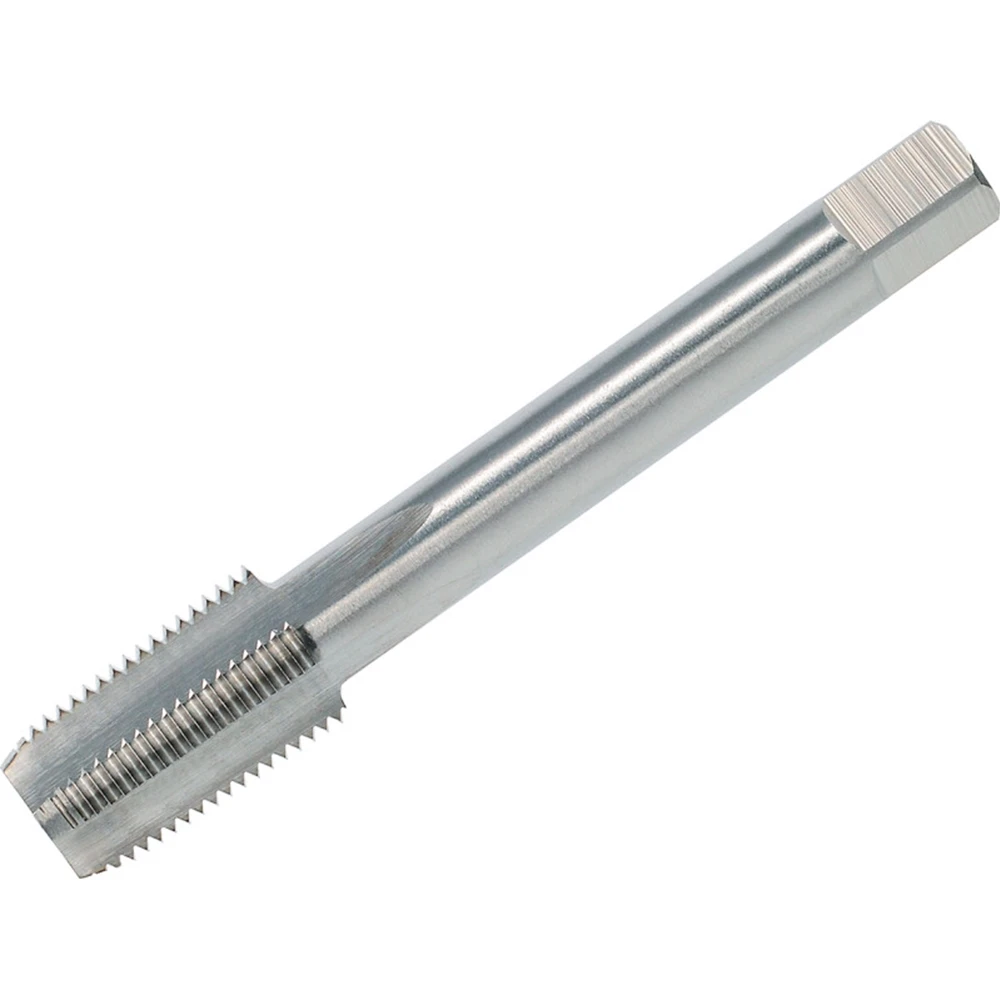

Мітчик машинний VÖLKEL HSS-G NPT 3/4x14 (63522)

Машинний мітчик VÖLKEL HSS-G NPT 3/4 x 14 призначений для нарізання внутрішньої конічної трубної різьби NPT під час виконання виробничих, монтажних і ремонтних операцій. Інструмент виготовлений із шліфованої швидкорізальної сталі HSS-G і має виконання Form C. Різьбовий профіль NPT характеризується конусністю 1:16 і відповідає ANSI B1.20.1. Мітчик застосовується для обробки не тільки наскрізних, але й глухих отворів.

Конструктивні особливості:

• Виконання Form C забезпечує відповідну геометрію забірної частини для формування внутрішньої конічної трубної різьби.
• Прямі канавки формують ріжучу геометрію інструмента та забезпечують відведення стружки з робочої зони.
• Циліндричний хвостовик оснащений приєднувальним квадратом для встановлення воротка.
• Мітчик призначений для ручного формування внутрішньої різьби з контрольованим напрямком інструмента відносно осі отвору.
• Конічний профіль відповідає геометрії американської конічної трубної різьби.
• Конструкція мітчика призначена для обробки як наскрізних, так і глухих отворів.

Технічні характеристики:

• Країна реєстрації бренду: Німеччина
• Країна виробник: Німеччина
• Бренд: VÖLKEL
• Тип: короткий машинний мітчик
• Тип різьби: американська конічна трубна різьба
• Система різьби: NPT
• Розмір: NPT 3/4 x 14
• Стандарт різьби: ANSI B1.20.1
• Стандарт: DIN
• Конусність різьби: 1:16
• Форма: Form C
• Матеріал: HSS-G
• Допуск: medium
• Загальна довжина: 100 мм
• Довжина різьбової частини: 33 мм
• Діаметр отвору під різьбу: 23.0 мм
• Діаметр хвостовика: 20.0 мм
• Приєднувальний квадрат: 16.0 мм
• Тип канавок: прямі
• Оброблюваний матеріал: абразивний матеріал із межею міцності до 900 Н / мм²
• Оброблювані отвори: наскрізні та глухі
• EAN: 4022835635222

Комплект поставки:

• Короткий машинний мітчик Form C HSS-G NPT 3/4 x 14: 1 шт.
• Заводське пакування
